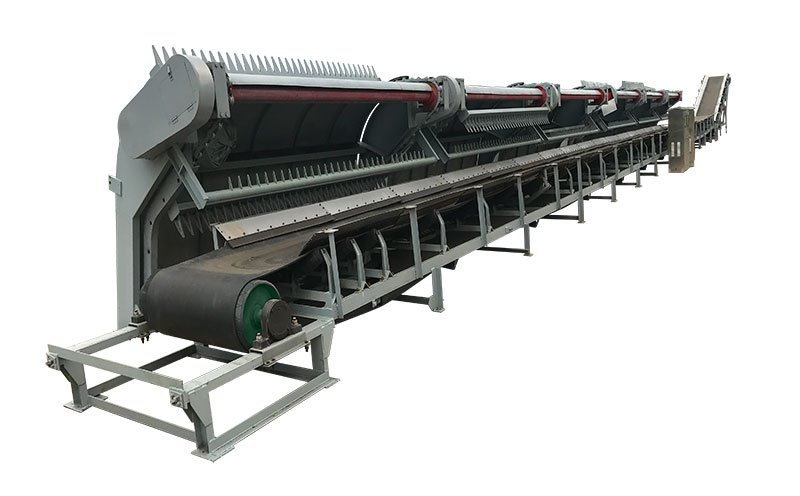

TD75型通用带式输送机

【优势特点】
TD75型带式输送机适用于水平或倾斜输送,在工作环境为-15℃至+40℃之间,输送具有酸性碱性、油类物质和有机溶剂等成份的物料时,需采用耐油、耐酸碱的橡胶带;TD75型带式输送机驱动部分采用电机减速机或电动滚筒两种驱动;制动装置选用滚柱逆止器,带式逆止器、制动器等;拉紧形式有螺旋拉紧、垂直拉紧、车式拉紧三种;
【应用领域】
TD75型带式输送机一般都是通用型的带式输送机,主要用于矿山生产线、冶金厂、化工厂、煤炭行业、建筑材料、机械、陶瓷原料等部门,它适于输送堆积比重为0.5~2.5吨/立方米的各种形状、粒状的散状物料,如:矿石、水泥、石灰石、土渣、焦炭等。
收藏
  • 产品说明
  • 产品参数
  • 文章

TD75型皮带输送机产品简介:

        TD75型带式输送机是目前国内统一设计的通用型系列产品,其主要参数及性能均符合ISO国际标准,由单机或多机组成输送系统来输送物料。可输送密度为500~2500Kg/m3的各种散装物料及成件物品。

        TD75型带式输送机是一般用途的带式输送机,输送堆积比重为5~25吨/米的各种块状,粒状等散状物料,也可用来输送成件物品。

        TD75型带式输送机的带宽有六种: 500、 650、800、1000、1200 和1400毫米。

        TD75型带式输送机所选用的输送带有普通橡胶带和塑料带两种。适用工作环境温度在-15C~ +40C之间,输送具有酸性、硷性、油类物质和有机溶剂等部分的物料时,需采用耐油,耐酸硷的橡胶带或塑料带。可用于水平或倾斜输送,详细计算需另行考虑。


TD75型皮带输送机优点:

        皮带式输送机具有输送量大、结构简单、维修方便、部件标准化等优点,根据输送工艺要求,可单台输送,也可多台组成或与其它输送设备组成水平或倾斜的输送系统,以满足不同布置型式的作业线需要,适用于输送堆积密度小于1.67/吨/立方米,易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料,如煤碳、块煤、焦炭、石油焦、干污泥等。被送物料温度小于60℃。其机长及装配形式可根据用户要求确定,传动可用电滚筒,也可用带驱动架的驱动装置。

TD75型皮带输送机结构说明:



TD75型皮带输送机输送能力表:

承载托
辊形式
带 速(m/s)带 宽 B(mm)
500650800100012001400
输 送 量 Q(t/s)
槽形托辊0.878131----
1.097164278435655891
1.251222063485448191115
1.615626444569610481427
2.019132354685312841748
2.5232391661103315562118
3.15--824123318582528
4.0----22022996
平行
托辊
0.84167118---
1.05288147230345460
1.2566110184288432588
1.684142236368553753
2.0103174289451677922
2.51252113505468211117


TD75型皮带输送机外形尺寸对照表:

带宽B(mm)500650800100012001400
机身宽度mm头架1000-10101150-11601410-14701610-16301860-18802120-2130
螺旋拉紧尾架8009601180141016601860
中间架B187010201220144016901860
带面高mm头轮H800-2290800-2315800-2400935-2500950-2500100-2500
尾轮H1800800800100010001000
中间段H2800800800-10001000-120010001200


TD75型皮带输送机适用范围:

          TD75型皮带输送机广泛应用于矿山、焦化厂、洗煤厂、钢铁厂、建材、冶金等工业行业,主要输送物料包括矿石、化工原料、煤炭、焦炭、煤渣、干污泥、石灰石等。



TD75型皮带输送机现场案例


TD75型皮带输送机订货须知:

          定货时需注明:带速、带宽、输送距离、输送量、倾斜角度、物料特性、工作环境、堆积角度等技术参数。
